产品中心/PRODUCTS

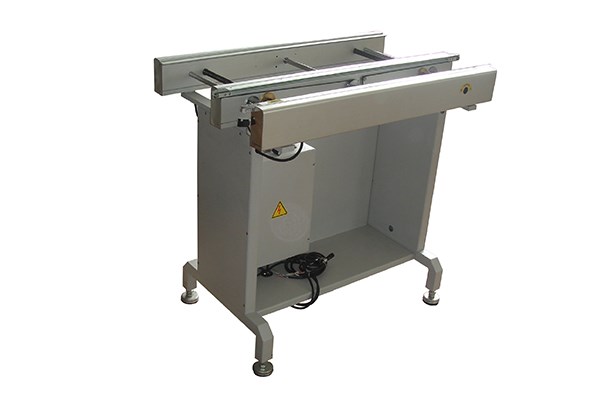

PTB系列输送机
添加时间：2021/9/8 9:42:44 人气：1271
1、本机型创新设计整体构架为优质铝材，采用阳极硬化处理耐磨耗，黑色阳极处理轨道面 可吸收光源！保护工作人员眼睛
2、底架支撑部分采用钣金结构，结构牢固底盘重，改善了传统铝构架结构底盘轻容易移位现象；
3、改良式衔接轨道，可调式导向延伸出入口轨道，便于衔接前后设备（伸出可调0～15mm）
4、PLC控制系统，SMAME通信方式
5、依客户需求可作1～4段式多段停板、加装散热风扇等多方面附加功能
详细规格参数：
|
型号
|
PTB-350
|
PTB-460
|
PTB-510
|
||
|
传输高度
|
900±20mm/(可订做950±20mm)
|
||||
|
输送方向
|
左→右 或 右→左 （可选）
|
||||
|
可调宽度
|
50mm～350mm
|
50mm～460mm
|
50mm～510mm
|
||
|
传输轨道长度
|
标准：0.5m、0.6m、1.0m、1.2m、1.5m、（其他规格订做）
|
||||
|
适应PCB板
|
50mm宽*60mm长*0.4厚以上的矩形PCB硬板
|
||||
|
传输速度
|
（6W或15W）定速马达配12.5比牙箱 约 13m/分钟
|
||||
|
传输皮带
|
（1.0mm厚*6.0mm宽*长度）绿色扁平防静电皮带
|
||||
|
工作电压
|
AC 220±20 50/60Hz
|
||||
|
外形尺寸mm(长*宽*高)
|
轨道长度*450*920
|
轨道长度*560*920
|
轨道长度*610*920
|
||
|
重量（Kg）
|
60Kg
|
62Kg
|
65Kg
|
||
内置配件规格清单：（标准机型）
|
配件名称
|
规格型号
|
数量
|
|
控制PLC
|
台湾丰炜 VH-10MR
|
1件/台
|
|
检测光电
|
台湾嘉准 CR-40
|
2件/台
|
|
传输马达
|
台湾永坤（STS）6W或15W
|
1件/台
|
|
控制继电器
|
欧姆龙（OMRON）MY4NJ（DC24V）
|
1套/台
|
|
辅助电源
|
日本山井X26-24S24 1.0A
|
1件/台
|
|
传输皮带
|
1.0*6.0*（机长*2+240mm）
|
2条/台
|
|
皮带传输轴承
|
进口F126(∮12*∮6)
|
20个/台
|
|
传动轴轴承
|
进口F63800(∮19*∮10)
|
6个/台
|
|
附加配置
|
||
|
照明日光灯
|
20W/30W/40单支带罩
|
1套/台
|
|
文件看板
|
可坚放放置A4纸张
|
1套/台
|
|
工作桌（活动式）
|
20厚*200宽*机长（防静电）
|
1件/台
|
SL系列全自动上料机
1、结实和稳定的钣金主机架设计,
2、有效的气缸推板设计能确保PCB板不被推坏
3、人机触摸屏操作界面,高度简单的人机对话,操作方便易懂
4、台湾丰炜PLC程控,多功能的电路回路与程序设计,性能稳定,确保生产线畅通平顺,发挥最佳产能
5、人性化程序设计,5种Pitch选择,可设定推PCB板的间距
6、产能设定,可实现计划生产控制(声光提示)
7、声光提示报警系统,人机界面画面异常信息提示,维护更简单方便
技术参数
|
描述
|
此设备用于SMT生产线电路板的上板装置
|
|
料箱数量
|
2个料箱
|
|
电路板的上板时间
|
约3秒或用户指定
|
|
料箱更换时间
|
约32秒或用户指定
|
|
步距选择
|
1~5(10毫米步距)
|
|
电源及电负荷
|
AC220V±20V(50/60Hz)单向最大300伏安
|
|
气压
|
0.4~0.6Mpa
|
|
气流量
|
最多10升/分钟
|
|
电路板厚度
|
最少0.4毫米
|
|
工作周围温度
|
0~55℃
|
|
工作周围湿度
|
20~85﹪
|
|
抗干扰
|
电压杂讯: 1000Vp-p、波宽1us、1分钟
|
|
耐振动
|
10~25Hz 振幅0.075分钟
|
|
耐电压
|
AC端子对地1500VAC,1分钟
|
|
使用环境
|
无腐蚀气体和粉尘的环境
|
|
允许瞬时停电
|
小于20ms
|
|
接地
|
第三种接地
|
规格参数
|
机器名称
|
大小
|
型 号
|
外形尺寸(长*宽*高) mm
|
电路板尺寸
|
重量
|
料箱尺寸(长*宽*高)
|
|
上板机
(送板机)
|
M
|
SL-3BM
|
1350(L)*710(W)*1200(H)
|
50*50-330*250
|
155Kg
|
355(L)*320(W)*563(H)
|
|
L
|
SL-3BX
|
1770(L)*850(W)*1200(H)
|
50*50-450*330
|
205Kg
|
460(L)*400(W)*563(H)
|
|
|
LL
|
SL-3BL
|
1840(L)*850(W)*1200(H)
|
50*50-530*390
|
250Kg
|
535(L)*460(W)*570(H)
|
|
|
XL
|
SL-3BO
|
1840(L)*920(W)*1200(H)
|
50*50-530*460
|
255Kg
|
535(L)*530(W)*570(H)
|
常规主要配置清单(标准配置)
|
名称
|
品牌(型号)
|
(单位)数量
|
|
控制PLC
|
台湾丰炜(VH-32MR)
|
1件/台
|
|
操作触摸屏
|
(加拿大合资)兴捷TP-460L
|
1件/台
|
|
控制继电器
|
欧姆龙MY4NJ/MY2NJ(DC24V)
|
8件/5件/台
|
|
检测传感器
|
台湾嘉准CR-40和日本欧姆龙EE-670
|
多件/台
|
|
升降刹车马达
|
台湾成刚60W或90W 牙箱比速6比
|
1套/台
|
|
其他传动马达
|
台湾永坤 (多种)
|
3套/台
|
|
升降丝杆
|
台湾威远(M25)
|
1套/台
|
|
料箱传输带
|
黑色坦克链(PC-40)
|
多米/台
|
|
推板气缸
|
台湾气立可(∮20铝缸径)
|
1条/台
|
|
夹框气缸
|
台湾亚德克(三颗气缸固定)
|
3件//台
|
|
气源处理器
|
百灵(AC2010)
|
1套/台
|
|
主机架钣金
|
3mm厚45#
|
|
|
钣金件烤漆颜色
|
电脑白(偏浅灰波纹型)
|
|
|
| ||
