产品中心/PRODUCTS

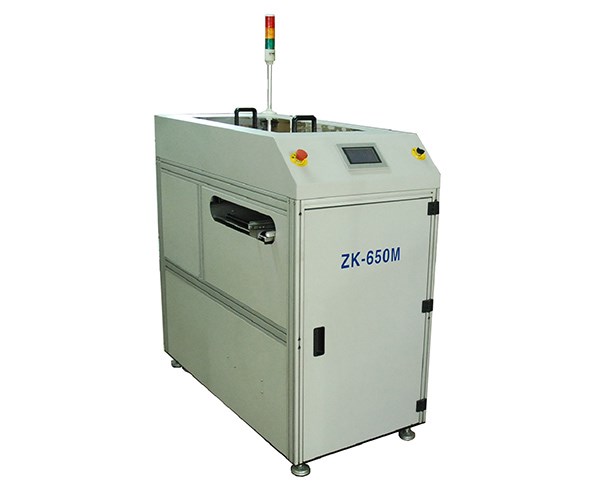

ZK真空吸板机系列
添加时间：2021/9/8 9:42:00 人气：1008
◎本机型使用於空板无零件,可整叠放置 机台内
◎采用独立的真空发生和吸盘系统,真空压力互不影响
◎人机操作界面,操作简单直观
◎自动升降置板平台,取消了传统的吸嘴下降吸板动作,提高了上板速度和稳定性.
◎前后连线接驳功能,与其它机型配合可实现不间断生产
详细规格参数：
|
型号
|
ZK-650M(高速)
|
ZK-650M(平移)
|
ZK-650L(平移)
|
ZK-800M
|
ZK-800L
|
|||
|
传输高度
|
900±20mm
|
|||||||
|
输送方向
|
左→右 或 右→左 （用户可自行设定）
|
|||||||
|
可调宽度(mm)
|
50～350
|
50～350
|
50～460
|
50～510
|
||||
|
传输轨道长度
|
650mm
|
800mm
|
||||||
|
真空发生系统
|
标准配备SMC四套（真空发生器、、过滤器、吸嘴），吸嘴为6″
|
|||||||
|
上板速度
|
≥6秒有效
|
≥15秒有效
|
≥15秒有效
|
≥6秒有效
|
≥6秒有效
|
|||
|
轨道传输速度
|
（6W或15W）定速马达配12.5比牙箱（0～12m/分钟可调）
|
|||||||
|
平台升降
|
采用刹车马达驱动
|
|||||||
|
传输皮带
|
（1.0mm厚*6.0mm宽*长度）绿色扁平防静电皮带
(高速微型机型采用缓绿色∮3圆皮带)
|
|||||||
|
工作气压
|
5～7Mpa
|
|||||||
|
工作电压
|
AC 220±20 50/60Hz
|
|||||||
|
外形尺寸mm
(长*宽*高)
|
650*760*1150
|
650*1050*1250
|
650*1250*1250
|
800*980
*1250
|
800*1050
*1250
|
|||
|
毛重（Kg）
|
160Kg
|
165Kg
|
180Kg
|
200Kg
|
210Kg
|
|||
内置配件规格清单：（标准机型）
|
配件名称
|
品牌(规格型号)
|
数量/台
|
|
控制PLC
|
(Zk-650系列采用)台湾丰炜 (VH-20MR)
(ZK-800系列采用)日本松下 (FP0-32MR)
|
1件
|
|
控制操作界面
|
(ZK-650系列采用)合资兴捷TP-460L
(ZK-800系列采用)松下GT01系列
|
1件
|
|
检测光电
|
台湾嘉准(CR-40)
|
2件
|
|
传输马达（调速）
|
台湾成刚（STS）(6W或15W)
|
1件
|
|
平台升降马达
|
(ZK-650系列采用) 台湾成刚40W刹车马达
(ZK-800系列采用)台湾成刚60W刹车马达
|
1 套
牙箱标准为30比
|
|
控制继电器
|
欧姆龙（OMRON）MY4NJ（DC24V）
|
多套
|
|
辅助电源
|
日本山井(X26-246S24 1.0A)
|
1件
|
|
轨道传输皮带
|
1.0*6.0*（机长*2+240mm）或
∮3*(机长*2+240mm
|
2条
|
|
平台升降皮带
|
(ZK-650系列)124XL/(ZK-800系列)143L
|
1条
|
