产品中心/PRODUCTS

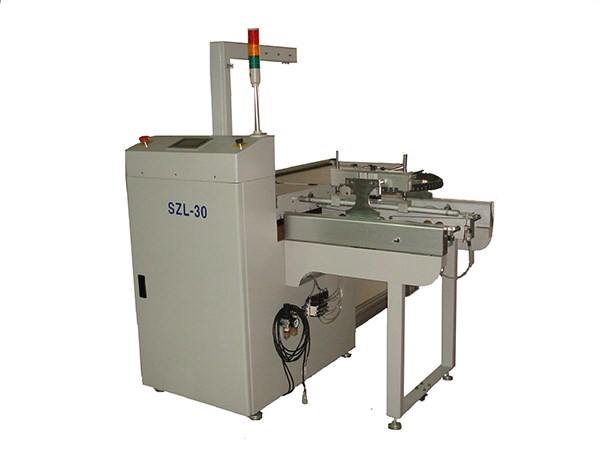

SZL-30系列全自动收送板机
添加时间：2021/9/8 9:40:53 人气：737
1、A.I SMT生产线专用自动暂存设备
2、5合1强力机种,可切换Buffer、Loader、Unloader、NGstocker，多种模式具先进先出功能
3、人机触摸屏操作界面,高度简单的人机对话,操作方便易懂
4、良品与不良品自动区隔设备，具AOI与ICT连线、依据良品与不良品讯号自动分类
5、依据后段设备需求通知（通信开关信号），自动送出缓存 的PCB板
6、PCB自动暂存，供料，平衡前、后段生产量
7、声光提示报警系统,异常信息文字提示,维护更简单方便
技术参数
|
描述
|
此设备用于SMT生产线专用的自动暂存设备
也可选择上料、下料功能使用
|
|
料箱数量
|
2个料箱
|
|
电路板的上板时间
|
约3秒或用户指定
|
|
料箱更换时间
|
约32秒或用户指定
|
|
步距选择
|
1~5(10毫米步距)
|
|
电源及电负荷
|
AC220V±20V(50/60Hz)单向最大300伏安
|
|
气压
|
0.4~0.6Mpa
|
|
气流量
|
最多10升/分钟
|
|
电路板厚度
|
最少0.4毫米
|
|
工作周围温度
|
0~55℃
|
|
工作周围湿度
|
20~85﹪
|
|
抗干扰
|
电压杂讯: 1000Vp-p、波宽1us、1分钟
|
|
耐振动
|
10~25Hz 振幅0.075分钟
|
|
耐电压
|
AC端子对地1500VAC,1分钟
|
|
使用环境
|
无腐蚀气体和粉尘的环境
|
|
允许瞬时停电
|
小于20ms
|
|
接地
|
第三种接地
|
规格参数
|
机器名称
|
大小
|
型 号
|
外形尺寸(长*宽*高) mm
|
电路板尺寸
|
重量
|
料箱尺寸(长*宽*高)
|
|
收送板机
(侧进式)
|
M
|
SZL-3BM
|
1350(L)*710(W)*1200(H)
|
50*50-330*250
|
155Kg
|
355(L)*320(W)*560(H)
|
|
L
|
SZL-3BX
|
1770(L)*850(W)*1200(H)
|
50*50-450*330
|
205Kg
|
460(L)*400(W)*560(H)
|
|
|
LL
|
SZL-3BL
|
1840(L)*850(W)*1200(H)
|
50*50-530*390
|
255Kg
|
535(L)*460(W)*570(H)
|
|
|
XL
|
SZL-3BO
|
1840(L)*920(W)*1200(H)
|
50*50-530*460
|
250Kg
|
535(L)*530(W)*570(H)
|
常规主要配置清单(标准配置)
|
名称
|
品牌(型号)
|
(单位)数量
|
|
控制PLC
|
台湾丰炜(VH-32MR)
|
1件/台
|
|
操作触摸屏
|
(加拿大合资)兴捷TP-460L
|
1件/台
|
|
控制继电器
|
欧姆龙MY4NJ/MY2NJ(DC24V)
|
8件/5件/台
|
|
检测传感器
|
台湾嘉准CR-40和日本欧姆龙EE-670
|
多件/台
|
|
升降刹车马达
|
台湾成刚60W或90W 牙箱比速6比
|
1套/台
|
|
其他传动马达
|
台湾永坤 (多种)
|
3套/台
|
|
升降丝杆
|
台湾威远(M25)
|
1套/台
|
|
料箱传输带
|
黑色坦克链(PC-40)
|
多米/台
|
|
推板气缸
|
台湾气立可(∮20铝缸径)
|
1条/台
|
|
夹框气缸
|
台湾亚德克(三颗气缸固定)
|
3件//台
|
|
气源处理器
|
百灵(AC2010)
|
1套/台
|
|
主机架钣金
|
3mm厚45#
|
|
|
钣金件烤漆颜色
|
电脑白(偏浅灰波纹型)
|
|
|
备注: 以上为常规主要配置,需改变配置时请注明改变的规格型号和具体要求
|
||
