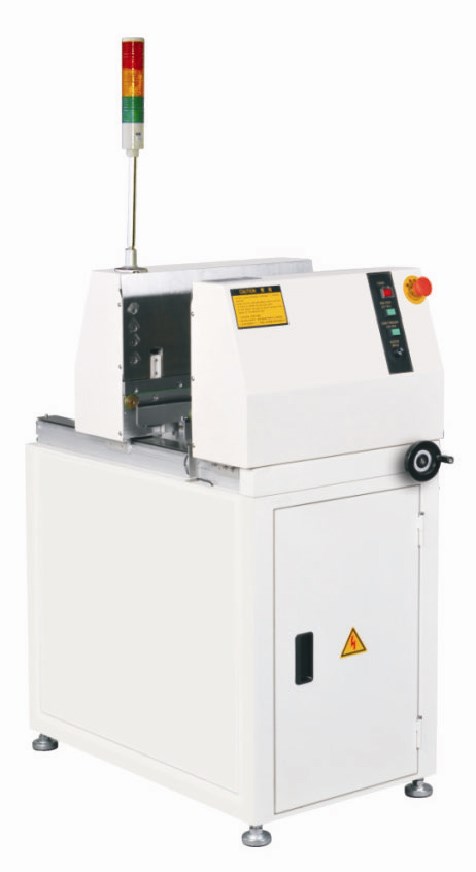

ZK-800M自动跌落式上板机
添加时间：2021/9/8 9:40:14 人气：706
1．采用PLC自动控制，富士按钮操作；
2．钣金加重结构，稳定可靠；
3．直通及跌板工作模式可选；
4．使用钛钢推板刀片，弹性强，不易变形；
5．标准的SMEMA通信方式；
技术参数 Technique Parameter
Description 描述 | Used for loading bare PCBs 用于光板的自动上板操作 |
Time Feed PCB 电路板的上板时间 | Approx 6 seconds or Specify 约6秒或用户指定 |
Max. PCBs Capactity 电路板最大容量 | 300pcs(0.6mm thick PCB) 300片（0.6毫米厚电路板） |
Power Source 电源及电负荷 | 220VAC 1ph 150VA max.(Option:100VAC) 220V交流，单相 最大150伏安 |
Air Pressuer & Consume 气压及气流量 | 4~6 bar,30 ltr/min max 4~6 bar,最多30升/分钟 |
PCB Thickness 电路板厚度 | 0.6mm ~4.0mm min 0.6毫米~4.0mm 毫米（见备注） |
备注：PCB板厚在0.6mm~0.8mm时活动边请使用0.3mm厚推板刀片
PCB板 0.8mm厚以上时请用1.0mm厚推板刀片
规格参数: Specification Parameter
Model 型号 | Size 大小 | Dimension(L x W x H)(mm) 外形尺寸（长X宽X高） （毫米） | Effective PCB Size (L x W)(mm) 线路板有效尺寸 （毫米） | Approximate Weight (Kg) 大概重量（公斤） |
DL-400 | 600 x 830 x 1150 | 50 x 50 – 500 x 460 | 130 |
配置:
1. 步进马达：迅驰
2. 气缸：亚德克
3. 电磁阀：亚德克
4. PLC：丰炜
5. 继电器：欧姆龙
