产品中心/PRODUCTS

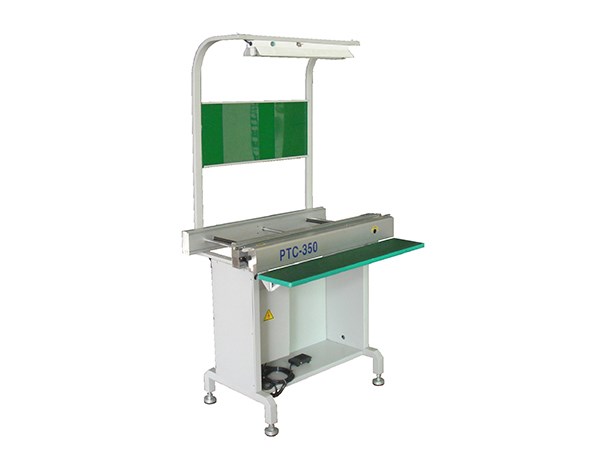

PTC系列检查站输送机
添加时间：2021/9/8 9:39:36 人气：753
1、本机型创新设计整体构架为优质铝材，采用阳极硬化处理耐磨耗，黑色阳极处理轨道面可吸收光源！保护工作人员眼睛
2、底架支撑部分采用钣金结构，结构牢固底盘重，改善了传统铝构架结构底盘轻容易移位现象；
3、改良式衔接轨道，可调式导向延伸出入口轨道，便于衔接前 后设备（伸出可调0～15mm）
4、PLC控制系统，SMAME通信方式
5、依客户需求可作1～4段式多段停板、加装散热风扇等多方面附加功能
详细规格参数：
型号 | PTC-350 | PTC-460 | PTC-510 | ||
传输高度 | 900±20mm/(可订做950±20mm) | ||||
输送方向 | 左→右 或 右→左 （可选） | ||||
可调宽度 | 50mm～350mm | 50mm～460mm | 50mm～510mm | ||
传输轨道长度 | 标准：0.5m、0.6m、1.0m、1.2m、1.5m、（其他规格订做） | ||||
适应PCB板 | 50mm宽*60mm长*0.4厚以上的矩形PCB硬板 | ||||
传输速度 | （6W或15W）调速马达配12.5比牙箱（0～12m/分钟可调） | ||||
传输皮带 | （1.0mm厚*6.0mm宽*长度）绿色扁平防静电皮带 | ||||
检测文件看板，工作桌 | （ A4纸张）/ 20mm厚*200mm宽*机长 防静电木板 | ||||
照明日光灯 | 20W/30W/40W单支带罩 | ||||
工作电压 | AC 220±20 50/60Hz | ||||
外形尺寸mm(长*宽*高) | 轨道长度*450*920 | 轨道长度*560*920 | 轨道长度*610*920 | ||
重量（Kg） | 70Kg | 72Kg | 75Kg | ||
内置配件规格清单：（标准机型）
配件名称 | 品牌(规格型号) | 数量 |
控制PLC | 台湾丰炜 (VH-10MR或VH-14MR) | 1件/台 |
检测光电 | 台湾嘉准(C6-40) | 3件/台 |
传输马达（调速） | 台湾永坤（STS）(6W或15W) | 1件/台 |
控制继电器 | 欧姆龙（OMRON）MY4NJ（DC24V） | 1套/台 |
辅助电源 | 日本山井(X26-246S24 1.0A) | 1件/台 |
传输皮带 | 1.0*6.0*（机长*2+240mm） | 2条/台 |
皮带传输轴承 | 进口F126(∮12*∮6) | 20个/台 |
传动轴轴承 | 进口F63800(∮19*∮10) | 6个/台 |
照明日光灯 | 20W/30W/40单支带罩 | 1套/台 |
文件看板 | 可坚放放置A4纸张 | 1套/台 |
工作桌（活动式） | 20厚*200宽*机长(防静电) | 1件/台 |
